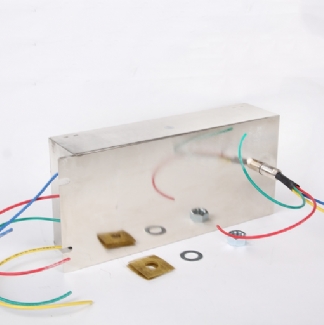

EMI单相/三相屏蔽电源滤波器
型号：AC-NX100C单相/三相屏蔽电源滤波器产品是由无源器件组成，使用滤波组件进行线路滤波，屏蔽外壳屏蔽外界干扰，滤除电路中的无用信号和噪声干扰，保证了电源和信号优异的传导滤波和辐射屏蔽特性。屏蔽滤波器广泛用于机房电磁屏蔽室、暗室、信息安全保密室、屏蔽箱柜、通信产品、可控硅变流设备、核磁共振房、电子房舱、净化电源设备的电源端滤波和流水线、变流变频设备、净化电源、局放试验等工业设施、设备的电源滤波。屏蔽滤波器按照GJB1518A-2015射频干扰滤波器通用规范执行相关测试，在屏蔽房暗室领域，可提供能在10KHz-40GHz的阳带范围内，信号隔离度大于100dB的多种电源滤波器和信号滤波器（C等级屏蔽滤波器）。
产品介绍
①额定电压：单相交流屏蔽滤波器：110VAC/250VAC，380VAC；单相直流屏蔽滤波器：50VDC、100VDC、250VDC、500VDC、1000VDC；
②接地线屏蔽滤波器/三相五线制屏蔽滤波器：380VAC/440VAC，660VAC/690VAC，1140VAC、3300VAC；
③工作频率：50/60Hz；绝缘电阻：500VDC 线～地：100MΩ；
④气候类型：25/070/21；
⑤耐电压： 线～线：1000VDC，线～地：1000VDC；
⑥屏蔽效能：B级 ≥100dB ，150KHz～10GHz；
C级 ≥100dB ，14KHz～18GHz；
⑦屏蔽滤波器按线制分类 ：
接地屏蔽滤波器（地线屏蔽滤波器）：只有一根地线E； 单相交流一线制屏蔽滤波器：一根火线L、无零线N、无地线E；
单相交流二线制屏蔽滤波器：一根火线L、一根零线N、无地线E； 单相交流三线制屏蔽滤波器：一根火线L、一根零线N、一根地线E；
单相直流二线制屏蔽滤波器：直流DC+、直流DC-（二根火线L、常规无地线E，可另加1根地线）；
三相四线制屏蔽滤波器：A、B、C（三根火线）、N（一根零线）、无地线；
三相五线制屏蔽滤波器：A、B、C（三根火线）、N（一根零线）、E（一根地线）；
产品识别码：
例如1：AC-1X100C
单相交流380VAC，1为一线制(1根火线L、无零线N，无地线E），额定电流100A。
例如2：AC-2X100C
单相交流220VAC，2为二线制(1根火线L、1根零线N，无地线E），额定电流100A。
例如3：AC-3X100C
单相交流220VAC，3为三线制(1根火线L、1根零线N、1根地线E），额定电流100A。
例如3：AC-4X100C
三相交流380VAC，4为四线制(3根火线L、1根零线N、无地线E，额定电流100A。
例如4：AC-5X100C
三相交流380VAC，5为五线制(3根火线L、1根零线N、1根地线E，额定电流100A。
例如5：DC-2X100C
单相直流250VDC，2为二线制(2根火线L、/DC+、DC-，无地线E），额定电流100A。
例如6：DC-3X100C-HV
单相直流1000VDC，3为三线制(2根火线L、/DC+、DC-，1根地线E），额定电流100A，HV代表高电压。
产品型号表：
产品型号 | 额定电流 | 额定电压 | 工作频率 | 滤除频率波段 | 插入损耗 |
AC-1X10C | 10A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X20C | 20A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X30C | 30A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X50C | 50A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X60C | 60A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X80C | 80A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X100C | 100A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X150C | 150A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X200C | 200A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X300C | 300A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X500C | 500A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X10C | 10A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X16C | 16A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X30C | 30A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X50C | 50A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X80C | 80A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X100C | 100A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X200C | 200A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X300C | 300A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X500C | 500A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X10C | 10A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X16C | 16A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X30C | 30A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X50C | 50A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X80C | 80A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X100C | 100A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X200C | 200A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X300C | 300A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X500C | 500A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
DC-2X10C | 10A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X20C | 20A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X30C | 30A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X50C | 50A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X80C | 80A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X100C | 100A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X200C | 200A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X300C | 300A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X400C | 400A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X500C | 500A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X600C | 600A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X800C | 800A | 250VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X80C-HV | 80A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X100C-HV | 100A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X200C-HV | 200A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X300C-HV | 300A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X400C-HV | 400A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X500C-HV | 500A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X600C-HV | 600A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X800C-HV | 800A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
DC-2X1000C-HV | 1000A | 1000VDC | 0Hz | 14KHz～18GHz | 100dB |
AC-4X5C | 5A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X10C | 10A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X20C | 20A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X30C | 30A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X50C | 50A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X70C | 70A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X80C | 80A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X100C | 100A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X150C | 150A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X200C | 200A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X300C | 300A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X400C | 400A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X5C | 5A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X10C | 10A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X20C | 20A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X30C | 30A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X50C | 50A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X80C | 80A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X100C | 100A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X150C | 150A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X200C | 200A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X300C | 300A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X400C | 400A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X500C | 500A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X600C | 600A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |

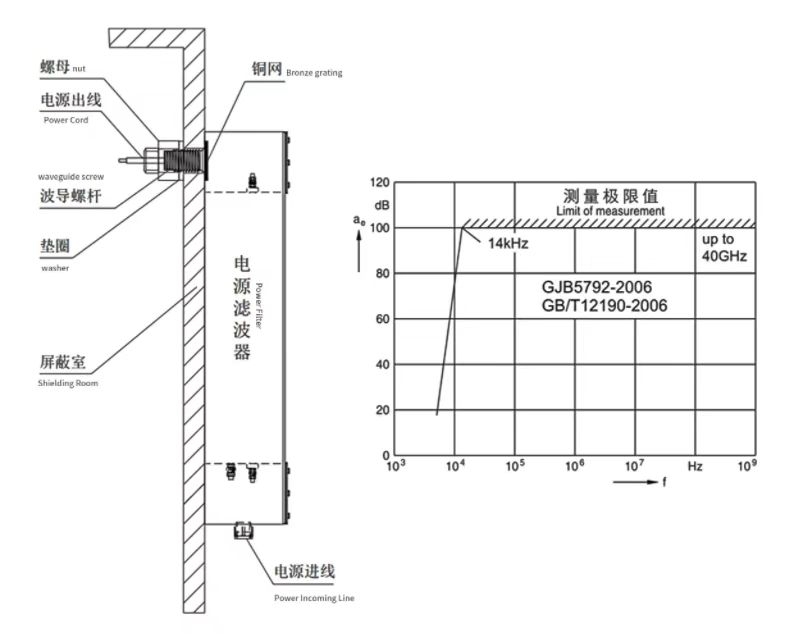

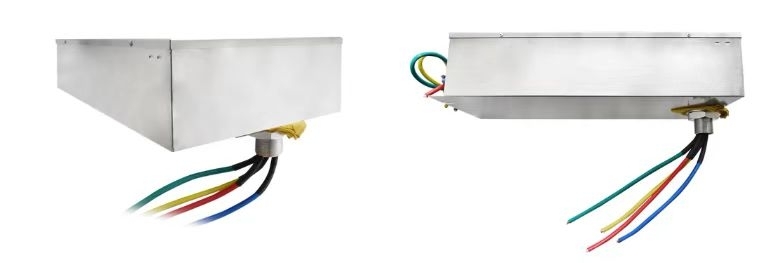

安装示意图：

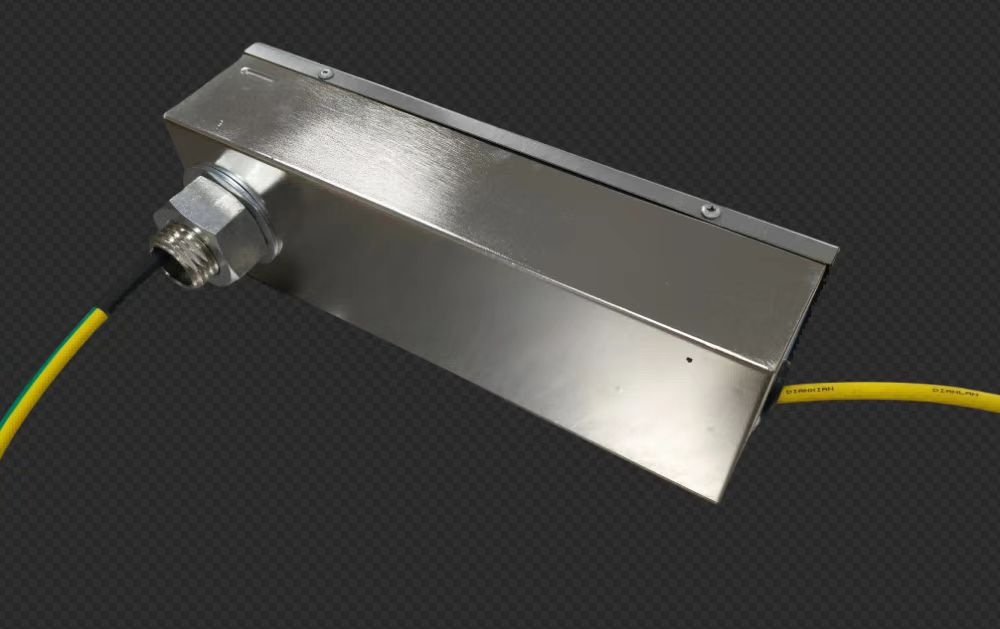

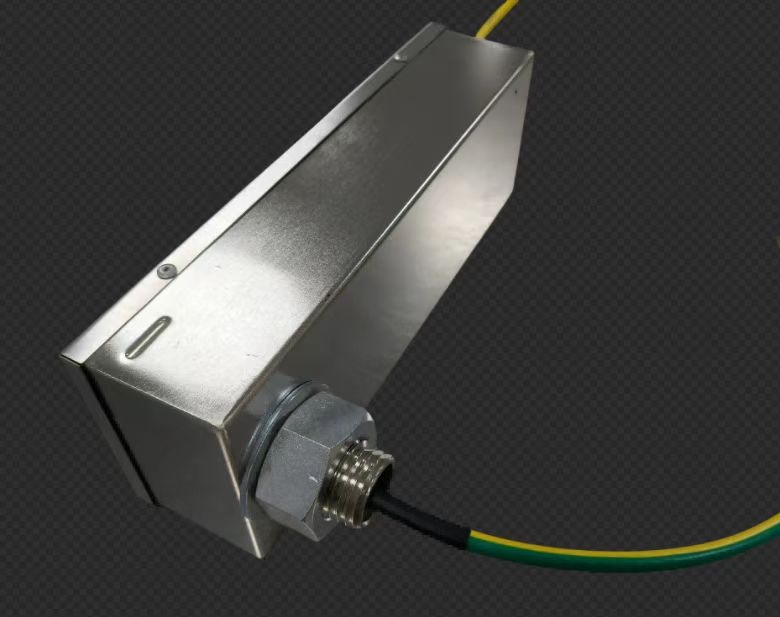

接地屏蔽滤波器（地线屏蔽滤波器）：只有一根地线E；
