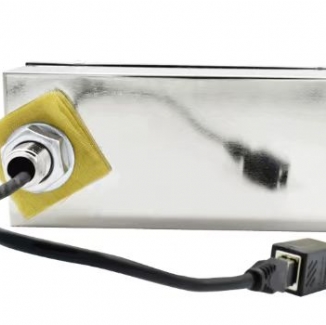

EMI信号线屏蔽电源滤波器
型号：AC-XHF该系列电话/通信/消防/视频/空调/烟感/温感/温湿度/网线/门禁/门铃/对讲/声光报警EMI信号线屏蔽电源滤波器用于屏蔽房内的电话视频通信、网络数据通信、空调控制、消防报警、对讲门铃门禁等信号的传输和报警控制系统；适用于高性能电磁屏蔽室配套。最高工作电压：50VDC/100VDC/250VDC/500VDC/220VAC/250VAC，气候类别：25/070/21，数据速率：100MB/S，双向8通道，支持POE供电。
产品介绍
100M网络信号，USB3.0通讯信号，烟感温感探头信号，数字门禁韦根信号，HDMI数字视频信号，消防二总线PowerBus，定频空调控制线(调制信号)，七氟丙烷电磁阀(开关信号)，数字监控(100M网络加POE供电)，1000M网络信号，模拟语音音频信号，模拟电话传真信号，模拟门禁开关信号，RS485串口通讯信号，汽车通信总线CANBUS，变频空调控制线(数字信号)，变频空调多联机DI-Net总线，模拟监控(75Ω同轴电缆)。
适用场合 | 产品型号 | 额定电流 | 额定电压 | 通带/速率 | 滤除频率波段 | 插入损耗 |
模拟电话传真信号 | AC-20K | 2X0.5A | 250VDC | 0～20KHz | 14KHz～18GHz | 100dB |
模拟视频监控信号 | AC-V1 | 1X0.5A | 50VDC | 0～6.5MHz | 14KHz～18GHz | 100dB |
控制信号空调信号 | AC-K2 | 2X2A | 500VDC/250VAC | 0～100KHz | 14KHz～18GHz | 100dB |
消防烟感温感信号 | AC-V2 | 2X2A | 500VDC/250VAC | 0～5MHz | 14KHz～18GHz | 100dB |
100M网络信号 | AC-V8 | 8X0.5A | - - | 100Mbps | 14KHz～18GHz | 100dB |
1000M网络信号 | AC-RJ45 | - - | 220VAC | 1000Mbps | 14KHz～18GHz | 100dB |
RS485串口通讯信号 | AC-RS485 | - - | 220VAC | 256Kbps | 14KHz～18GHz | 100dB |
HDMI V1.3视频信号 | AC-HDMI | - - | 220VAC | 340MHz | 14KHz～18GHz | 100dB |
