制动电阻柜
型号:AC-RBGAC-RBG系列制动电阻柜是由波纹电阻器组合而成,与制动单元配套使用,可满足对大功率的负载或制动要求,具有更高的防护等级,可以承受更高的工作电压,导电排全部采用铜排和不锈钢排,使结构紧凑且电气安全可靠,外观精美,安装方便,具有良好的安全性和散热能力。内部装有温度控制开关,动作温度可根据客户要求安装。
产品介绍
产品识别码:
例如:AC-RBG80KW3.2RJ
(公司代码:AC为公司简称,RBG为产品类别,80KW为产品功率,3.2R为产品阻值,J为阻值误差。)

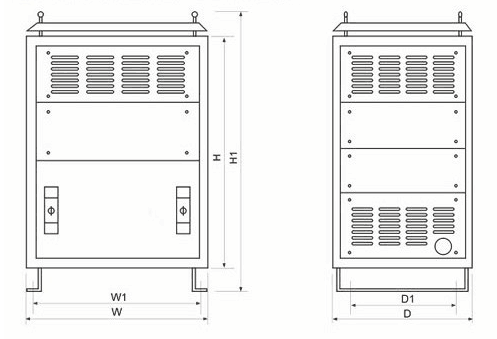

产品外观图:
产品尺寸表:
产品规格 | 功 率 (KW) | 尺寸/Size(unit:mm) | 配线 (mm²) | 端 子 | |||||
W | D | H | W1 | D1 | H1 | ||||
AC-RBG | 30KW | 700 | 500 | 700 | 615 | 342 | 850 | 16 | M8 |
AC-RBG | 40KW | 700 | 500 | 900 | 615 | 342 | 1050 | 25 | M8 |
AC-RBG | 50KW | 700 | 500 | 1100 | 615 | 342 | 1250 | 25 | M8 |
AC-RBG | 60KW | 700 | 500 | 1300 | 615 | 342 | 1450 | 35 | M8 |
AC-RBG | 70KW | 700 | 500 | 1500 | 615 | 342 | 1650 | 35 | M8 |
AC-RBG | 80KW | 700 | 500 | 1600 | 615 | 342 | 1750 | 50 | M8 |
AC-RBG | 100KW | 700 | 500 | 1700 | 615 | 342 | 1850 | 50 | M8 |
AC-RBG | 200KW | 1400 | 500 | 1800 | 1315 | 342 | 1950 | 75 | M8 |
供选配件:散热轴流风机、户外型防雨百叶窗盖板(对应电阻柜的高度也会相应增加,可来电咨询)。
产品应用:
做为制动电阻保护变频器、伺服等不受电机再生电能的危害。
在发电机,逆变系统等电力电子设备中,作为假性负载,以测试设备的各项性能指标。
在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻、放电电阻、充电电阻、再生电阻、回生电阻等,在变频器、伺服、电源等设备的电路中作为限流原件或分压原件来调节和稳定电流、电压。
技术规格:
阻值及阻值允许偏差:1Ω≤R ±5%(J),1Ω>R ±10%(K)
额定负荷: 表面最高温度:50~200W≤275℃,>200W≤350℃
短时过负荷: 无可见损伤,ΔR≤±(5%R+0.05Ω)10倍 5s
绝缘电阻: R≥100MΩ1min DC 1000V
耐电压: 无可见损伤,无飞弧击穿 ΔR≤±(0.1%R+0.05) AC 3000V 5S
电阻温度特性: ±260PPM/℃ (小于5Ω以不作检测)
端子强度: 无松动或机械损伤 45N 30S
电阻体强度: 无可见损伤 200N 30S
耐振性: 无可见损伤, ΔR≤±(0.1%R+0.05Ω)f:5-200Hz a=1g X.Y.Z各2h
耐热性: 除端子外无明显变色和损伤,标志清晰350℃ 2hours
热冲击: 无可见机械损伤 额定负载30分钟后-55℃温度下15min
耐湿性: 无可见损伤,标志清晰,ΔR≤±(5%R+0.05Ω),
绝缘电阻≥10MΩDC100 40℃ 95%RH 500hours
耐久性(额定负载):外观无可见损伤,标志清晰,ΔR≤±(5%R±0.05Ω)100%负荷
执行标准:GB/T5729-2003。
