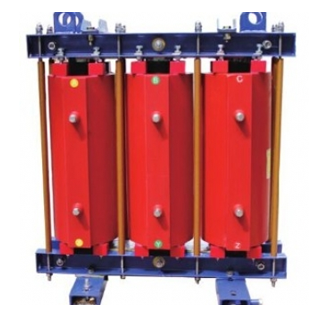

高压串联电抗器

型号：AC-CKSC

AC-CKSC系列高压串联电抗器产品用于高压无功补偿中，与电容器串联使用。现代电力电子设备的大量使用产生的非线性电流，产生的谐波影响电网并加重电网污染，并导致电容器、变压器及传输设备产生的严重干扰。谐振及电压畸变还会造成供电用电事故，串联电抗器的作用是改善与避免谐波电流的危害，保护电容器以免损坏和功率因数降低。

产品介绍

产品识别码：

例如：AC-CKSC-72/10-6%
(公司代码：AC为公司简称，C为串联，K为电抗器，S为三相、D为单相，C为环氧浇灌，72为电抗器三相容量Kvar，10为配电容器额定线电压三相10KV，6%为额定电抗率。)

产品尺寸表(Product Size)：

电容器常规工作电压为三相6KV,三相10KV,三相10.5KV,三相11KV；
电抗器的电抗率有6%,7%,12%,14%可供选择.
滤除谐波(与串联电容器相匹配): 6%电抗率可以滤除电网中5次、7次谐波,7%电抗率效果更佳.
12%电抗率可以滤除电网中3次以上谐波,14%电抗率效果更佳.
下表中数据仅选择最常规的配置:电容器电压三相10KV,电抗率6%作为参考,具体选型可来电咨询.

产品型号	额定电流	电抗率	电容容量	W	D	H	E	F
AC-CKSC-6/10-6%	5.77A	6%	100KVAR	715	400	770	400	320
AC-CKSC-9/10-6%	8.66A	6%	150KVAR	715	400	770	400	320
AC-CKSC-12/10-6%	11.55A	6%	200KVAR	720	400	780	400	320
AC-CKSC-15/10-6%	14.43A	6%	250KVAR	720	400	780	400	320
AC-CKSC-18/10-6%	17.32A	6%	300KVAR	760	400	830	400	320
AC-CKSC-24/10-6%	23.09A	6%	400KVAR	780	400	850	450	350
AC-CKSC-27/10-6%	25.98A	6%	450KVAR	820	450	875	450	350
AC-CKSC-30/10-6%	28.87A	6%	500KVAR	820	450	885	450	350
AC-CKSC-36/10-6%	34.64A	6%	600KVAR	820	450	890	450	350
AC-CKSC-42/10-6%	43.30A	6%	750KVAR	850	450	920	450	350
AC-CKSC-48/10-6%	46.19A	6%	800KVAR	865	450	960	450	350
AC-CKSC-54/10-6%	51.96A	6%	900KVAR	895	450	960	450	350
AC-CKSC-60/10-6%	57.74A	6%	1000KVAR	895	450	980	500	350
AC-CKSC-72/10-6%	69.28A	6%	1200KVAR	940	450	1020	500	350
AC-CKSC-84/10-6%	80.83A	6%	1400KVAR	940	450	1025	500	350
AC-CKSC-90/10-6%	86.61A	6%	1500KVAR	960	450	1030	500	350
AC-CKSC-108/10-6%	103.93A	6%	1800KVAR	1020	500	1050	500	350
AC-CKSC-126/10-6%	121.25A	6%	2100KVAR	1050	500	1060	500	380
AC-CKSC-144/10-6%	138.57A	6%	2400KVAR	1050	450	1150	500	380
AC-CKSC-180/10-6%	173.21A	6%	3000KVAR	1100	500	1130	500	350
AC-CKSC-216/10-6%	207.85A	6%	3600KVAR	1150	450	1160	500	380
AC-CKSC-288/10-6%	277.14A	6%	4800KVAR	1350	500	1330	500	380
