低压串联电抗器
型号：AC-CKSGAC-CKSG系列低压串联电抗器产品用于低压无功补偿中，与电容器串联使用。电容器在补偿容性无功功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低，因此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数，延长电容器使用寿命。电容器加串联电抗器后谐振频率低于系统最低(一般为5次及7次)，使其在工频下呈容性，从而防止并联谐振及无放大谐波电流之虑，良好的阻抗匹配后，电容器组可吸收谐波电流(如5次)30%-60%。
产品介绍
产品识别码：
例如：AC-CKSG-2.1/0.48-7%
(公司代码：AC为公司简称，C为串联，K为电抗器，S为三相、D为单相，G为干式空气冷却，2.1为电抗器三相容量Kvar，0.48为配电容器额定线电压三相480V，7%为电抗器所选电抗率。)

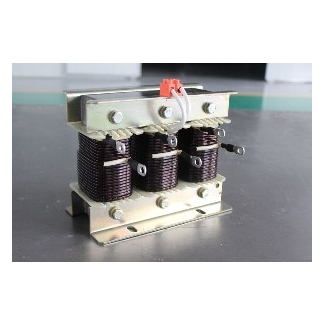

产品外观图：

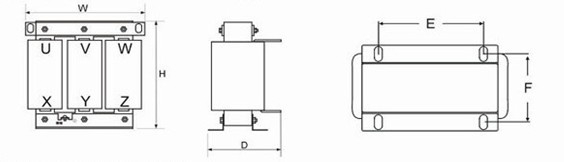

产品尺寸表：
电容器常规工作电压为三相400V,三相450V,三相480V,三相525V,客户订货时请注明电容器工作电压.
电抗器的电抗率有1%,5.67%,6%,7%,12%,13.8%,14%可供客户订货时自行选择.
滤除谐波(与串联电容器相匹配): 6%电抗率可以滤除电网中5次、7次谐波,7%电抗率效果更好.
12%电抗率可以滤除电网中3次以上谐波,13.8%,14%电抗率效果更好.
下表中数据仅选择最常规的配置: 电容器电压三相480V,电抗率7%作为参考,具体选型可来电咨询.
| 产品型号 | 额定电流 | 电抗率 | 电容容量 | W | D | H | E | F |
| AC-CKSG-0.35/0.48-7% | 6.01A | 7% | 5KVAR | 190 | 95 | 170 | 100 | 80 |
| AC-CKSG-0.7/0.48-7% | 12.02A | 7% | 10KVAR | 210 | 120 | 190 | 110 | 95 |
| AC-CKSG-0.84/0.48-7% | 14.43A | 7% | 12KVAR | 210 | 120 | 190 | 110 | 95 |
| AC-CKSG-1.05/0.48-7% | 18.04A | 7% | 15KVAR | 210 | 120 | 190 | 110 | 95 |
| AC-CKSG-1.12/0.48-7% | 19.25A | 7% | 16KVAR | 210 | 125 | 190 | 110 | 95 |
| AC-CKSG-1.26/0.48-7% | 21.65A | 7% | 18KVAR | 210 | 125 | 190 | 110 | 95 |
| AC-CKSG-1.4/0.48-7% | 24.05A | 7% | 20KVAR | 210 | 125 | 190 | 110 | 95 |
| AC-CKSG-1.75/0.48-7% | 30.07A | 7% | 25KVAR | 240 | 140 | 220 | 133 | 120 |
| AC-CKSG-1.96/0.48-7% | 33.68A | 7% | 28KVAR | 240 | 140 | 220 | 133 | 120 |
| AC-CKSG-2.1/0.48-7% | 36.08A | 7% | 30KVAR | 240 | 140 | 225 | 133 | 120 |
| AC-CKSG-2.45/0.48-7% | 42.09A | 7% | 35KVAR | 240 | 140 | 230 | 133 | 120 |
| AC-CKSG-2.8/0.48-7% | 48.11A | 7% | 40KVAR | 240 | 145 | 230 | 133 | 120 |
| AC-CKSG-3.15/0.48-7% | 54.13A | 7% | 45KVAR | 265 | 160 | 260 | 130 | 110 |
| AC-CKSG-3.5/0.48-7% | 60.14A | 7% | 50KVAR | 310 | 170 | 260 | 190 | 130 |
| AC-CKSG-4.2/0.48-7% | 72.17A | 7% | 60KVAR | 320 | 170 | 265 | 190 | 130 |
| AC-CKSG-4.9/0.48-7% | 84.20A | 7% | 70KVAR | 330 | 195 | 270 | 170 | 120 |
| AC-CKSG-5.25/0.48-7% | 90.21A | 7% | 75KVAR | 340 | 195 | 295 | 190 | 130 |
| AC-CKSG-5.6/0.48-7% | 96.22A | 7% | 80KVAR | 340 | 195 | 295 | 210 | 130 |
| AC-CKSG-6.3/0.48-7% | 108.25A | 7% | 90KVAR | 340 | 195 | 300 | 210 | 130 |
| AC-CKSG-7/0.48-7% | 120.28A | 7% | 100KVAR | 350 | 190 | 300 | 220 | 135 |
| AC-CKSG-8.4/0.48-7% | 144.34A | 7% | 120KVAR | 350 | 235 | 300 | 220 | 135 |
| AC-CKSG-10.5/0.48-7% | 180.42A | 7% | 150KVAR | 350 | 240 | 300 | 220 | 140 |
产品应用：
串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。通常有电抗率4.5~6%电抗器，对5次谐波通常电抗率为6%属于高感值电抗器，对3次谐波通常电抗率为12~13%，对2次谐波通常电抗率26~27%属甚高感值电抗器。接入调谐电抗器，电容器电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈ -d = 即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有调谐电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
结构特点：
1、该产品分为三相、单相两种，为铁芯干式。
2、铁芯采用冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐，确保电抗器运行低温升、低噪声的性能。
3、线圈采用绝缘导线，经专用机器绕制，具有平整度好，外形美观的特点。
4、电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空浸漆-热烘固化这一流程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果。
5、电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。
性能指标及技术参数：
1、可用于电容电压为：AC400V AC450V AC480V AC525V AC660V AC690V
2、电抗率为：1% 5.67% 6% 7% 12% 13.8% 14%
3、抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿（工厂测试）绝缘等级：B级、F级、H级，噪声≤65dB,过载能力≤1.35倍以内连续工作。
4、绝缘电阻：1000VDC绝缘阻值≥100MΩ。
5、加装串联电抗器后引起系统电压升高，计算公司为:ng=(n/n²-1)x un (电容器组工作电压Ug,系统额定工作电压:Un,电抗器调谐次数:n).
6、电抗器容量、电容容量、电抗率、电感量之间的换算公式为:Ui=Uc相xXi/Xc L=Ui/(0.314xi) (电容容量Qc,电抗器容量Qw,电抗器端电压:UL Qw=Qc相xXl/Xc 电抗率 K=Xi/Xc 电感量L,电抗器电流i,电容器相电压:Uc相,电感感抗:XL,电容容抗:Xc).
订货须知：
用户订货时请以书面形式提出以下有关参数与技术要求：
1、系统额定电压；
2、电容器容量；
3、电容器端电压；
4、电抗率；
5、工频耐压试验等级；
6、进出线方式（双面出线、单面出线）；
7、如有其他特殊要求应明确提出。
