交流输出电抗器
型号:AC-CACLAC-CACL系列输出电抗器产品,具有直流电阻小、抗电磁力能力强、短时间过载能力强、体积小、温升低、噪音小等特点。通常安装在变频器的输出端、电机的进线端,用于限制变频器与电机连接电缆的容性充电电流,钝化变频器输出的PWM波的电压上升率,改善输出电流波形、平滑滤波,降低输出高次谐波造成的漏电流;有效降低IGBT输出的瞬变高电压dv/dt,改善电机绝缘特性,延长电机使用寿命;减小电机接地泄漏电流,补偿在长导线时的分布电容再充电电流,延长传输距离;可以降低电机的噪音,减低涡流损耗,抑制来自电机的尖峰电压对变频器模块的冲击损害。
产品介绍
产品识别码:
例如:AC-CACL200、AC-CACL-T200
(公司代码:AC为公司简称,CACL为产品类别,200为额定电流200A,-T代表电抗器线圈绕组材质为铜的.)

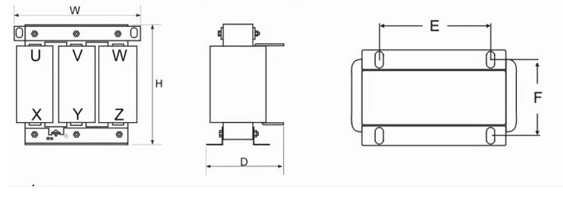

产品外观图:

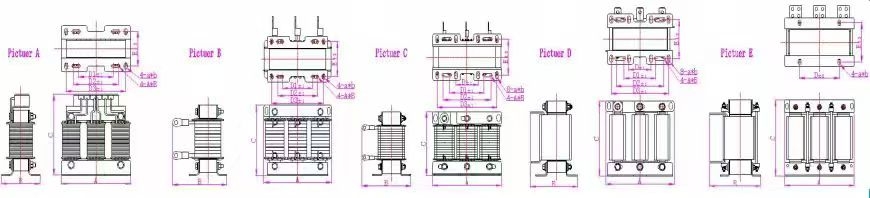

产品尺寸表1:
备注:以下配置工作电压:三相380VAC-三相480VAC,工作频率:50/60Hz,有特殊电压请来电咨询;产品线圈绕组材质:铝的.

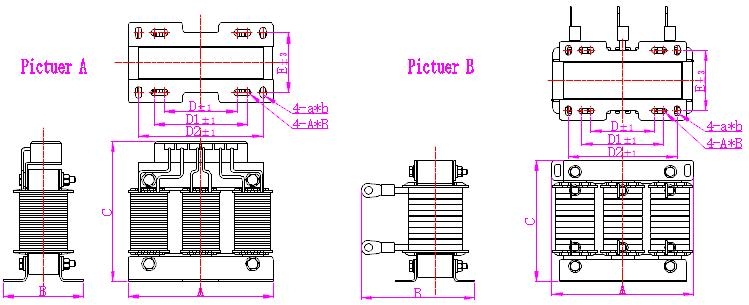

产品型号 | 绕组材质 | 电流 | 电压 | 电压降 | 适配变频器功率 | 图号 | A | B | C | D3 | E |
AC-CACL010 | 铝 | 10A | 400V | 1% | 0.4KW-2.2KW | 图A | 145 | 80 | 140 | 120 | 57.5 |
AC-CACL015 | 铝 | 15A | 400V | 1% | 3.7KW-5.5KW | 图A | 145 | 80 | 140 | 120 | 57.5 |
AC-CACL020 | 铝 | 20A | 400V | 1% | 7.5KW | 图A | 145 | 80 | 140 | 120 | 57.5 |
AC-CACL030 | 铝 | 30A | 400V | 1% | 11KW | 图B | 160 | 135 | 140 | 120 | 67 |
AC-CACL040 | 铝 | 40A | 400V | 1% | 15KW | 图B | 160 | 135 | 140 | 120 | 67 |
AC-CACL050 | 铝 | 50A | 400V | 1% | 18.5KW | 图B | 160 | 135 | 140 | 120 | 67 |
AC-CACL060 | 铝 | 60A | 400V | 1% | 22KW | 图B | 160 | 135 | 140 | 120 | 67 |

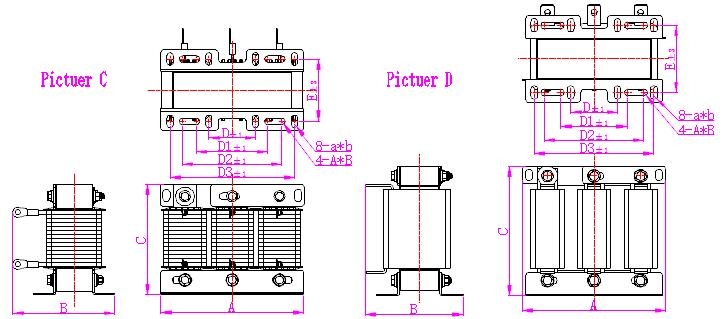

AC-CACL080 | 铝 | 80A | 400V | 1% | 30KW | 图C | 210 | 175 | 170 | 180 | 90 |
AC-CACL110 | 铝 | 110A | 400V | 1% | 37KW | 图C | 210 | 180 | 155 | 180 | 95 |
AC-CACL125 | 铝 | 125A | 400V | 1% | 45KW | 图C | 210 | 175 | 170 | 180 | 90 |
AC-CACL150 | 铝 | 150A | 400V | 1% | 55KW | 图D | 220 | 150 | 200 | 180 | 91 |
AC-CACL200 | 铝 | 200A | 400V | 1% | 75KW | 图D | 220 | 170 | 200 | 180 | 101 |
AC-CACL250 | 铝 | 250A | 400V | 1% | 90KW | 图D | 235 | 175 | 245 | 200 | 102 |
AC-CACL275 | 铝 | 275A | 400V | 1% | 110KW | 图D | 235 | 175 | 245 | 200 | 102 |
AC-CACL300 | 铝 | 300A | 400V | 1% | 132KW | 图D | 235 | 180 | 245 | 200 | 107 |
AC-CACL400 | 铝 | 400A | 400V | 1% | 160KW | 图D | 280 | 190 | 260 | 240 | 105 |
AC-CACL500 | 铝 | 500A | 400V | 1% | 185KW-220KW | 图D | 280 | 205 | 260 | 240 | 114 |
AC-CACL600 | 铝 | 600A | 400V | 1% | 250KW | 图D | 280 | 210 | 285 | 240 | 114 |
AC-CACL800 | 铝 | 800A | 400V | 1% | 280KW-315KW | 图D | 320 | 215 | 295 | 250 | 110 |

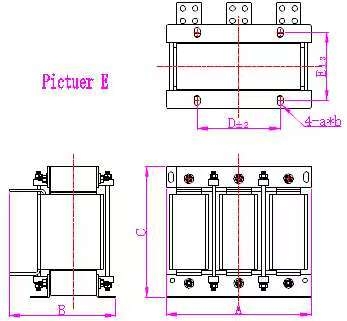

AC-CACL1000 | 铝 | 1000A | 400V | 1% | 355KW-400KW | 图E | 355 | 235 | 375 | 200 | 125 |
AC-CACL1200 | 铝 | 1200A | 400V | 1% | 450KW-500KW | 图E | 355 | 250 | 425 | 200 | 125 |
AC-CACL1400 | 铝 | 1400A | 400V | 1% | 560KW | 图E | 355 | 255 | 425 | 200 | 125 |
AC-CACL1600 | 铝 | 1600A | 400V | 1% | 630KW | 图E | 355 | 255 | 425 | 200 | 125 |
产品尺寸表2:
备注:以下配置工作电压:三相380VAC-三相480VAC,工作频率:50/60Hz,有特殊电压请来电咨询;产品线圈绕组材质:铜的.
产品型号 | 绕组材质 | 电流 | 电压 | 电压降 | 适配变频器功率 | 图号 | A | B | C | D3 | E |
AC-CACL-T010 | 铜 | 10A | 400V | 1% | 0.4KW-2.2KW | 图A | 145 | 80 | 140 | 120 | 57.5 |
AC-CACL-T015 | 铜 | 15A | 400V | 1% | 3.7KW-5.5KW | 图A | 145 | 80 | 140 | 120 | 57.5 |
AC-CACL-T020 | 铜 | 20A | 400V | 1% | 7.5KW | 图A | 145 | 80 | 140 | 120 | 57.5 |
AC-CACL-T030 | 铜 | 30A | 400V | 1% | 11KW | 图B | 160 | 135 | 140 | 120 | 67 |
AC-CACL-T040 | 铜 | 40A | 400V | 1% | 15KW | 图B | 160 | 135 | 140 | 120 | 67 |
AC-CACL-T050 | 铜 | 50A | 400V | 1% | 18.5KW | 图B | 160 | 135 | 140 | 120 | 67 |
AC-CACL-T060 | 铜 | 60A | 400V | 1% | 22KW | 图B | 160 | 135 | 140 | 120 | 67 |
AC-CACL-T080 | 铜 | 80A | 400V | 1% | 30KW | 图C | 210 | 180 | 155 | 180 | 95 |
AC-CACL-T110 | 铜 | 110A | 400V | 1% | 37KW | 图C | 210 | 180 | 155 | 180 | 95 |
AC-CACL-T125 | 铜 | 125A | 400V | 1% | 45KW | 图C | 210 | 180 | 155 | 180 | 95 |
AC-CACL-T150 | 铜 | 150A | 400V | 1% | 55KW | 图D | 220 | 160 | 180 | 180 | 101 |
AC-CACL-T200 | 铜 | 200A | 400V | 1% | 75KW | 图D | 235 | 175 | 215 | 200 | 107 |
AC-CACL-T250 | 铜 | 250A | 400V | 1% | 90KW | 图D | 235 | 175 | 215 | 200 | 107 |
AC-CACL-T275 | 铜 | 275A | 400V | 1% | 110KW | 图D | 235 | 175 | 215 | 200 | 107 |
AC-CACL-T300 | 铜 | 300A | 400V | 1% | 132KW | 图D | 235 | 175 | 215 | 200 | 107 |
AC-CACL-T400 | 铜 | 400A | 400V | 1% | 160KW | 图D | 280 | 210 | 230 | 240 | 134 |
AC-CACL-T500 | 铜 | 500A | 400V | 1% | 185KW-220KW | 图D | 280 | 215 | 230 | 240 | 134 |
AC-CACL-T600 | 铜 | 600A | 400V | 1% | 250KW | 图D | 280 | 220 | 270 | 240 | 134 |
AC-CACL-T800 | 铜 | 800A | 400V | 1% | 280KW-315KW | 图D | 320 | 225 | 285 | 250 | 134 |
AC-CACL-T1000 | 铜 | 1000A | 400V | 1% | 355KW-400KW | 图D | 320 | 245 | 285 | 250 | 134 |
AC-CACL-T1200 | 铜 | 1200A | 400V | 1% | 450KW-500KW | 图E | 355 | 270 | 330 | 200 | 164 |
AC-CACL-T1400 | 铜 | 1400A | 400V | 1% | 560KW | 图E | 355 | 280 | 330 | 200 | 164 |
AC-CACL-T1600 | 铜 | 1600A | 400V | 1% | 630KW | 图E | 355 | 280 | 330 | 200 | 164 |
