交流输入电抗器
型号:AC-JACLAC-JACL系列输入电抗器产品采用矽钢片和高性能的箔式绕组结构工艺,具有直流电阻小、抗电磁力能力强、短时间过载能力强、体积小、温升低、噪音小等特点。通常安装在变频器、直流调速器、伺服、电源的进线端,可抵制变频器产生的高次谐波向电网传递,减少变频器产生的电流谐波失真以及高次谐波对其他元器件的干扰,改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的损害。
产品介绍
产品识别码:
例如:AC-JACL150、AC-JACL-6F150
(公司代码:AC为公司简称,JACL为产品类别,150为额定电流150A,6F为电压等级690V。)

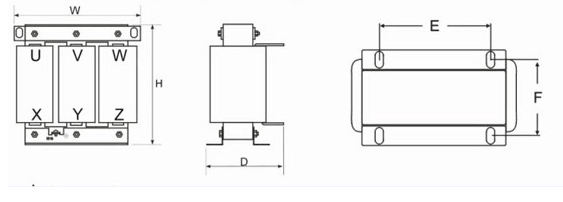

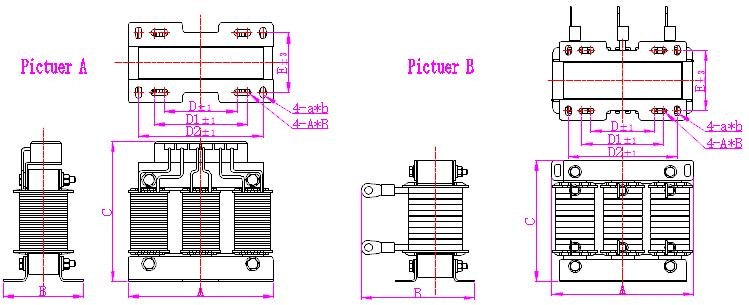

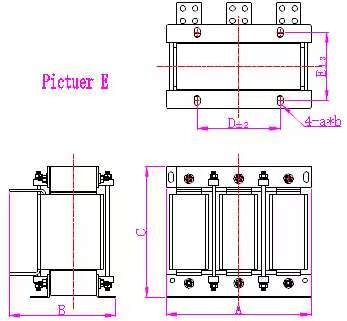

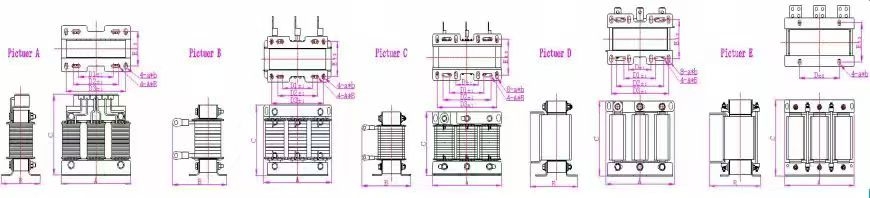

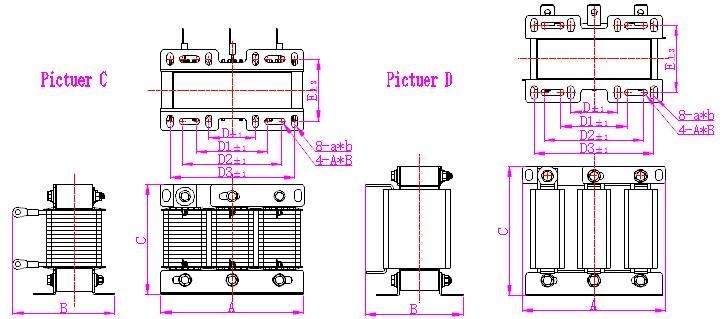

产品外观图:
产品尺寸表1:
备注:以下配置工作频率:50/60Hz、工作电压:三相380V-三相480V,有特殊电压请来电咨询我司业务人员.
制作工艺:10A-30A为普通线绕机线绕式,40A-6000A为全自动箔绕机箔绕式.
产品材质:10A-1000A默认为铝的(客户定货时若需求为全铜的请注明),1100A-6000A为铜的.
产品型号 | 额定电流 | 电压降 | 适配变频器功率 | 尺寸/Siuze(unit:mm) | ||||
W | D | H | E | F | ||||
AC-JACL010 | 10A | 2% | 0.4KW-4KW | 145 | 80 | 140 | 75 | 57 |
AC-JACL015 | 15A | 2% | 5.5KW | 145 | 80 | 140 | 75 | 57 |
AC-JACL020 | 20A | 2% | 7.5KW | 170 | 120 | 140 | 80 | 65 |
AC-JACL030 | 30A | 2% | 11KW | 170 | 120 | 140 | 80 | 65 |
AC-JACL040 | 40A | 2% | 15KW | 180 | 120 | 165 | 110 | 73 |
AC-JACL050 | 50A | 2% | 18.5KW | 180 | 120 | 165 | 110 | 73 |
AC-JACL060 | 60A | 2% | 22KW | 180 | 120 | 165 | 110 | 73 |
AC-JACL080 | 80A | 2% | 30KW | 210 | 130 | 175 | 110 | 92 |
AC-JACL110 | 110A | 2% | 37KW | 210 | 135 | 175 | 110 | 97 |
AC-JACL125 | 125A | 2% | 45KW | 210 | 135 | 175 | 110 | 97 |
AC-JACL150 | 150A | 2% | 55KW | 245 | 175 | 215 | 130 | 110 |
AC-JACL200 | 200A | 2% | 75KW | 250 | 185 | 220 | 130 | 110 |
AC-JACL250 | 250A | 2% | 90KW | 250 | 190 | 225 | 130 | 113 |
AC-JACL275 | 275A | 2% | 110KW | 265 | 190 | 225 | 150 | 112 |
AC-JACL300 | 300A | 2% | 132KW | 265 | 190 | 225 | 150 | 112 |
AC-JACL400 | 400A | 2% | 160KW | 285 | 190 | 250 | 170 | 115 |
AC-JACL500 | 500A | 2% | 185KW-200KW | 340 | 195 | 300 | 195 | 125 |
AC-JACL540 | 540A | 2% | 220KW | 340 | 195 | 300 | 195 | 125 |
AC-JACL600 | 600A | 2% | 250KW | 340 | 250 | 300 | 195 | 135 |
AC-JACL800 | 800A | 2% | 280KW-315KW | 340 | 250 | 300 | 195 | 145 |
AC-JACL1000 | 1000A | 2% | 375KW | 385 | 265 | 360 | 230 | 150 |
AC-JACL1100 | 1100A | 2% | 400KW | 320 | 240 | 295 | 170 | 140 |
AC-JACL1200 | 1200A | 2% | 450KW-500KW | 355 | 275 | 330 | 200 | 155 |
AC-JACL1400 | 1400A | 2% | 560KW | 355 | 285 | 340 | 200 | 155 |
AC-JACL1600 | 1600A | 2% | 630KW | 385 | 265 | 360 | 230 | 150 |
AC-JACL1800 | 1800A | 1% | 700KW | 400 | 360 | 360 | 230 | 236 |
AC-JACL2000 | 2000A | 1% | 800KW | 400 | 360 | 360 | 230 | 236 |
AC-JACL2200 | 2200A | 1% | 900KW | 420 | 410 | 370 | 235 | 230 |
AC-JACL2500 | 2500A | 1% | 1000KW | 420 | 410 | 370 | 235 | 230 |
产品尺寸表2:
备注:以下配置常规频率:50/60Hz、工作电压:三相660V-三相690V,有特殊电压请来电咨询我司业务人员.
制作工艺:10A-30A为普通线绕机线绕式,40A-6000A为全自动箔绕机箔绕式.
产品材质:10A-1000A默认为铝的(客户定货时若需求为全铜的请注明),1100A-6000A为铜的.
产品型号 | 额定电流 | 电压降 | 适配变频器功率 | 尺寸/Siuze(unit:mm) | ||||
W | D | H | E | F | ||||
AC-JACL-6F008 | 8A | 2% | 0.75KW-2.2KW | 140 | 75 | 140 | 75 | 55 |
AC-JACL-6F010 | 10A | 2% | 3.7KW-5.5KW | 140 | 75 | 140 | 75 | 55 |
AC-JACL-6F015 | 15A | 2% | 7.5KW | 140 | 75 | 140 | 75 | 55 |
AC-JACL-6F020 | 20A | 2% | 11KW | 170 | 115 | 140 | 80 | 75 |
AC-JACL-6F030 | 30A | 2% | 15KW | 170 | 115 | 140 | 80 | 75 |
AC-JACL-6F040 | 40A | 2% | 18.5KW-22KW | 210 | 130 | 175 | 110 | 70 |
AC-JACL-6F050 | 50A | 2% | 30KW | 210 | 130 | 175 | 110 | 70 |
AC-JACL-6F060 | 60A | 2% | 37KW | 215 | 130 | 180 | 110 | 70 |
AC-JACL-6F080 | 80A | 2% | 45KW | 215 | 150 | 180 | 110 | 85 |
AC-JACL-6F110 | 110A | 2% | 55KW | 215 | 150 | 180 | 110 | 85 |
AC-JACL-6F125 | 125A | 2% | 75KW | 220 | 155 | 180 | 110 | 85 |
AC-JACL-6F150 | 150A | 2% | 90KW | 260 | 170 | 210 | 130 | 110 |
AC-JACL-6F200 | 200A | 2% | 110KW | 260 | 175 | 215 | 130 | 110 |
AC-JACL-6F250 | 250A | 2% | 132KW | 260 | 180 | 265 | 130 | 110 |
AC-JACL-6F275 | 275A | 2% | 160KW | 260 | 180 | 265 | 130 | 110 |
AC-JACL-6F300 | 300A | 2% | 185KW-220KW | 260 | 180 | 265 | 130 | 110 |
AC-JACL-6F400 | 400A | 2% | 250KW | 280 | 195 | 250 | 170 | 110 |
AC-JACL-6F500 | 500A | 2% | 280KW-315KW | 325 | 235 | 300 | 190 | 120 |
AC-JACL-6F540 | 540A | 2% | 355KW-375KW | 325 | 235 | 300 | 190 | 120 |
AC-JACL-6F600 | 600A | 2% | 400KW-450KW | 325 | 250 | 300 | 190 | 135 |
AC-JACL-6F800 | 800A | 2% | 500KW-630KW | 335 | 260 | 300 | 190 | 145 |
AC-JACL-6F1000 | 1000A | 2% | 700KW-800KW | 375 | 260 | 370 | 230 | 145 |
AC-JACL-6F1300 | 1300A | 2% | 900KW | 375 | 260 | 370 | 230 | 145 |
AC-JACL-6F1500 | 1500A | 2% | 1000KW | 375 | 260 | 370 | 230 | 145 |
AC-JACL-6F1600 | 1600A | 2% | 1200KW | 375 | 260 | 370 | 230 | 145 |
产品应用:
特别在下列环境下推荐使用进线电抗器:
1、几个变频器并联紧密连接
2、线路电源有来自其他设备的明显 扰动(干扰,过电压)。
3、线路电源各相之间存在电压不平衡,超过额定电压的1.8%
4、在同一线路上安装有大量的变频器
5、减小cos∮校正电容器上的过载,如果装置中含有一个功率系数校正设备
6、电源容量为600kVA及以上,且变频器安装位置离大容量电源在10m以内
7、变频器由阻抗非常低的线路供电(在变压器容量比变频器额定值高10倍)
技术规格:
1、额定工作电压:AC220V、AC380V-AC480V、AC660V、AC690V、AC1140V/50Hz。
2、额定工作电流:3A至6000A/40℃。
3、电压降:1%、2%、3%、4%,常规默认为2%、1%;大于此范围会引起转矩损失。
4、抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
5、绝缘电阻:1000VDC绝缘阻值≥100MΩ
6、额定绝缘水平5KV/min.
7、电抗器各部位的温升限值:铁芯不超过85K,线圈温升不超过95K。
8、电抗器噪音:小于80dB(与电抗器水平距离点1米测试)
9、电抗器能在工频加谐波电流不大于1.35倍额定电流下期运行。
10、电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.
11、三相电抗器的任意两相电抗值之差不大于±3%。
12、防护等级:IP00
13、绝缘等级:F级以上
14、产品执行标准:IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1087)
JB9644-1999半导体电气传动用电抗器
